产品说明

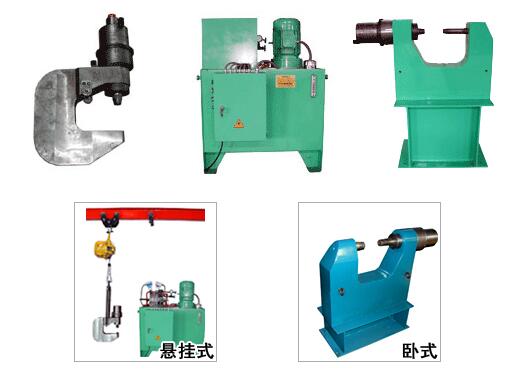

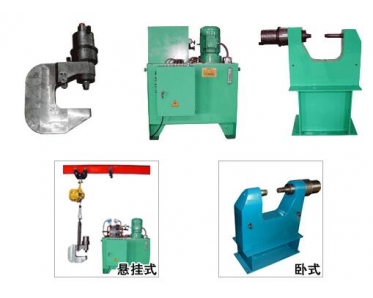

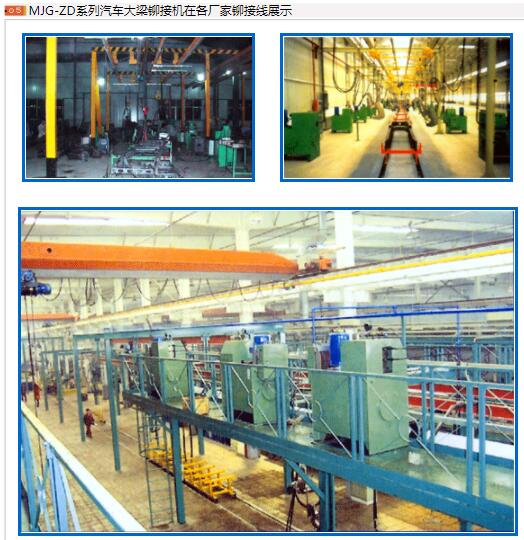

MJG-ZD系列汽车大梁铆接机功能特点:
“华鑫牌”MJG-ZD系列液压铆接机主要为载重汽车和公共汽车车架、机车车辆、航空、矿车等的铆

接加工使用。尤其是载重汽车需行驶于不平整的道路，如采用焊接结构，强度显然是不够的，所以不得不

进行铆接工作。

MJG-ZD系列液压铆接机主要优点：

(1)低躁音；

(2)操作性能好，(可单人进行操作);

(3)工作时间短，能够在3秒钟以内铆接1只铆钉；

(4)铆钉无需进行加热处理;

(5)由于利用液压传动，故可获得较大、均匀的压力，使车架强度有所提高，并保证均匀的强度；

(6)由于采用冷铆方式，所以在车架和铆钉之间完全不会发生间隙，强度上也没有任何问题。

MJG-ZD系列汽车大梁铆接机适用范围

1、载重汽车、公共汽车的制造。 2、桥梁钢结构的拼装。

3、鼓风机叶片的紧固。 4、飞机主翼和尾翼等的铆接。

5、汽车用闸衬片的铆接。6、货车、客车等车钩的铆接等。

除了上述铆接工作外，如改变铆钳尺寸和铆头模的形状，还可以有下列用途:

1.钢板穿孔机。　2.圆钢、钢板矫直机。3.压入压力机。　4.成形加工。

型号	公称铆接力（吨）	系统最大控制压力(MPa)	最大铆接直径(mm)		行程（mm）	电机功率（kw）	机床重量（kg）	外形尺寸（mm）长×宽×高
型号	公称铆接力（吨）	系统最大控制压力(MPa)	冷铆	热铆	行程（mm）	电机功率（kw）	机床重量（kg）	外形尺寸（mm）长×宽×高
MJG8ZD-16	16	6.3	ф8	ф12	80	3	680	980×600×1200
MJG10ZD-25	25	6.3	ф10	ф18	80	4	820	1150×900×1300
MJG12ZD-30	30	6.3	ф12	ф21	80	5.5	820	1150×900×1300
MJG14ZD-40	40	6.3	ф14	ф23	90	7.5	1000	1340×1012×1500
MJG16ZD-50	50	6.3	ф16	ф26	120	11	1120	1350×1100×1500
MJG12ZDW-30	30	6.3	ф12	ф22	120	5.5	820	1150×900×1300
MJG14ZDW-30	40	6.3	ф14	ф24	150	7.5	1000	1340×1012×1500
MJG16ZDW-30	50	6.3	ф16	ф28	150	11	1120	1350×1100×1500

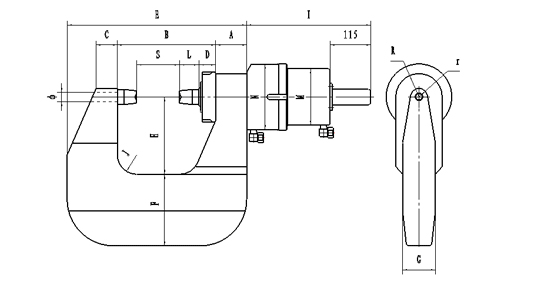

悬挂式铆钳尺寸：(单位：毫米)

铆接机型号	喉深	合口	开口	A	B	C	D	E	F	G	H
MJG8ZD-16-120	120	80	170	60	200	40	30	340	115	60	120
MJG8ZD-16-150	150	80	170	60	200	40	30	365	140	65	150
MJG10ZD-25-200	200	80	163	70	200	45	37	390	170	70	200
MJG12ZD-30-160	160	80	163	80	210	50	47	400	160	80	160
MJG12ZD-30-220	220	80	163	80	210	50	47	420	175	85	220
MJG14ZD-40-200	200	90	173	80	225	55	52	440	200	80	200
MJG14ZD-40-300	300	90	173	80	225	55	52	480	230	85	300
MJG16ZD-50-220	220	120	213	100	275	65	62	535	225	90	220
MJG16ZD-50-300	300	120	213	100	275	65	62	560	245	95	300
MJG16ZD-50-350	350	120	213	100	275	65	62	580	260	100	350

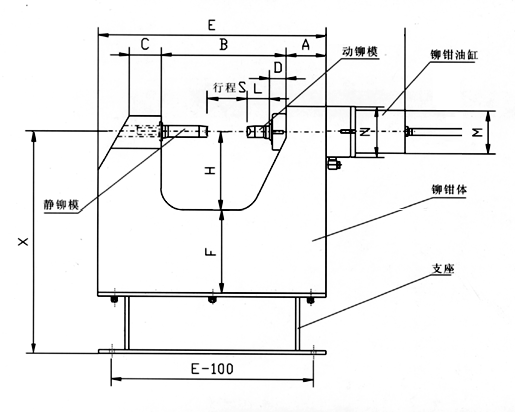

卧式铆钳尺寸：(单位：毫米)

铆接机型号	喉深	合口	开口	A	B	C	D	E	F	G	L
MJG12ZDW-30-200	200	120	333	120	380	100	47	640	200	200	40
MJG12ZDW-30-250	250	120	333	120	380	100	47	660	220	200	40
MJG12ZDW-30-300	300	120	333	120	380	100	47	680	240	200	40
MJG14ZDW-40-250	250	150	398	140	450	100	52	770	260	200	80
MJG14ZDW-40-300	300	150	398	140	450	100	52	795	280	200	80
MJG14ZDW-40-350	350	150	398	140	450	100	52	815	300	200	80
MJG16ZDW-50-250	250	150	398	150	460	120	62	820	300	200	80
MJG16ZDW-50-300	300	150	398	150	460	120	62	840	320	200	80
MJG16ZDW-50-350	350	150	398	150	460	120	62	860	340	200	80

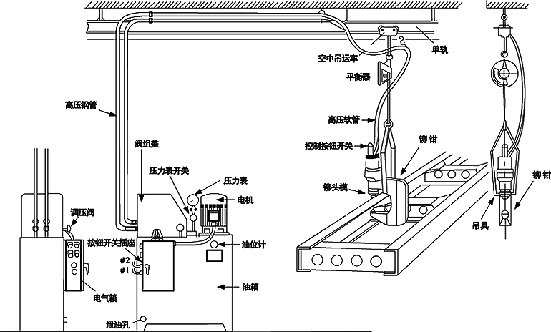

MJG-ZD系列汽车大梁铆接机安装调试
（一）安装
1.悬挂铆钳的钢轨为16#工字钢，规定长度为5M，若用户根据需要增长时，则应增加辅助支点。
（注：16#工字钢用户自备）。
2.由液压站引出的输送高压油管为%c22×3无缝钢管，长度为10M（用户自备），13Ⅱ-5000高压
软管，长为5M。管路不宜太长，否则压力损失太大，影响铆接效果。
3.电气箱底和油箱地脚处有安全接地螺钉，为确保安全安装时必须接地。

（二）调整与试运转
1.油箱盖板上安装有空气过滤器，取下空气过滤器上盖，下部即为加油口。由此往油箱加油到油标线，
冬季用N32号抗磨液压油，夏季用N68号抗磨液压油，一般季节使用N46号抗磨液压油。
2.检查电气元件和线路是否松动。
3.检查液压元件和管路是否松动。
4.启动电机油泵，注意电机旋转方向是否与标定旋转箭头方向一致，点动数次无异常后方可正式启动运转。
5.按铆钳上的铆接按钮。使活塞循环几次无异常现象后拧紧压力表开关（保护压力表）方可正式铆接。
